用途:、

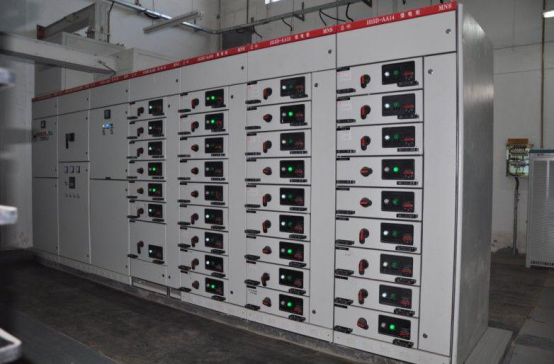

      MNS型低压抽出式开关柜适用于三相交流50、60Hz，额定电压660V，额定电流4000A以下的三相四线制及三相五线制电力系统，作为接受电能和分配电能之间。广泛应用于发电厂、变电所、厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC。      本产品符合GB7251、ZBK36001、IEC439-1（1992）标准。

使用条件:
1、周围空气温度不高于+40°C，不低于-5°C，并且24小时内其平均气温不高于+35°C。
2、周围空气相对湿度在最高温度为40°C时不超过50%，在较低温度时允许有较大相对湿度，如+20°C时为90%，但应考虑到由于温度的变化有可能会偶尔产生适度的凝露。
3、户内使用，使用地点的海拔高度不得超过2000m.    4、应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
结构特点:
开关柜的基本框架采用拼装组合式结构，由KB型钢通过自攻锁紧螺钉互相紧固联接成基本框架，再按方案变化需要，加上相应的门、封板、隔板、安装支架以及母线、功能单元等零件组合成一台完整的开关柜，柜内结构都经过镀锌处理，也可以采用敷铝锌板生产，并实行模数化安装（1E=25mm）.开关柜面板采用优质钢板经数控机床加工而成，表面经过酸洗、磷化处理后静电喷塑，抗磨耐腐，既有牢固的机械强度，又有可靠的接地连续性。    开关柜隔室可分为功能单元室、母线室、电缆室，各单元的功能作用相对独立且区域之间又连续的金属板或阻燃板的功能壁严格分隔，保证使用安全且防止事故蔓延。    水平母线为平置式安装，有效减少电气应力和热应力。母线截面有2（30X10）、2（60X10）、2（80X10）、2（100X10）、4（60X10）5种规格，对应母线电流1250A2000A、2500A、3200A、4000A，中性接地母线N、PE为60X10，抽屉垂直母线为50X30X5角尺型铜母线，所有母线皆经过镀锡处理。    MCC柜抽屉有8E/4、8E/2、8E、16E、24E屋种规格（1E=25mm）。抽屉具有连接位置、试验位置、断开位置、移动位置和分离位置。各抽屉与开关设有机械联锁装置，当开关处于分断时，抽屉才能抽出或插入；当开关处于合闸位置时，抽屉不能抽出或插入。为防止未经允许的操作，操作机构能是使用挂锁将开关锁在分断位置上。同规格的功能单元抽屉可以方便地实现互换，每一个功能单元抽屉对应有16-32对辅助接点，能满足异地操作控制、电度计量和与计算机接口的自动化监测系统的需求。

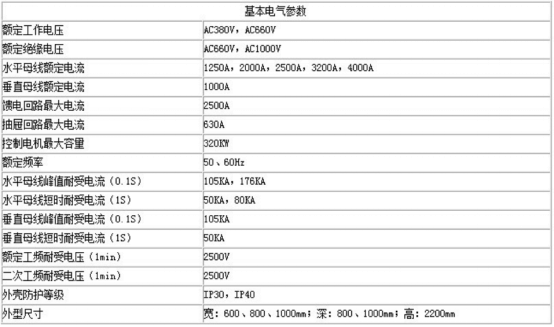

技术参数  :

安装及使用:
1、产品的安装应按照配电设备的一般安装方法进行，基础槽钢和采用螺栓固定方式时的螺栓由用户自备，主母线连接时，必须使搭接面贴合、平整、否则松开并柜螺栓再进行调整。
2、产品安装后投入运行前需做检查和试验，检查柜表面复盖材料（如喷塑）有否损伤，柜内是否干燥、整洁；检查柜内是否有异物（如扳手、电焊条），每个螺丝紧固有无松动、碰撞现象，机械联锁是否可靠，动作是否准确；检查开关整定电流、仪表的刻度、互感器的配电与极性是否符合要求。最后用1000兆欧表测量绝缘电阻值，应不低于1兆欧，用临时电源试送电，电动合分，指示应准确无误。
3、投入运行后应保持日常维护，定期观察母线的发热情况，发现温升偏高或异常声响时应查明原因。视运行环境因素，每2-5年进行一次清理工作及保养工作。
4、用注意事项：
a、MNS系列柜原则上为不靠墙安装，正面操作、双面维修的低压配电柜，若需靠墙安装，应进行特别说明。柜的维修通道及柜门必须是考核合格的专业人员方可进入及进行操作、检查及维护。
b、空气断路器、塑壳断路器经过多次分合闸，特别是经过短路分合后，会使触头局部产生碳类物质，使触头电阻增大，应按断路器使用说明书进行维护及检修。
c、经过安装和检修后，必须严格检查各隔室之间、功能单元之间的隔离状态确已恢复，以确保装置良好的功能分隔性，防止出现故障扩大。
