GCK型低压抽出式开关柜

分享到:
概述:
    GCK、GCL系列低压抽出式开关柜式是我公司根据广大用户的需求而设计的,具有结构先进、外形美观、电气性能高、防护等级高、安全可靠、维护方便等特点,是冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置,被国家列为两网改造推荐产品和第九批节能产品。

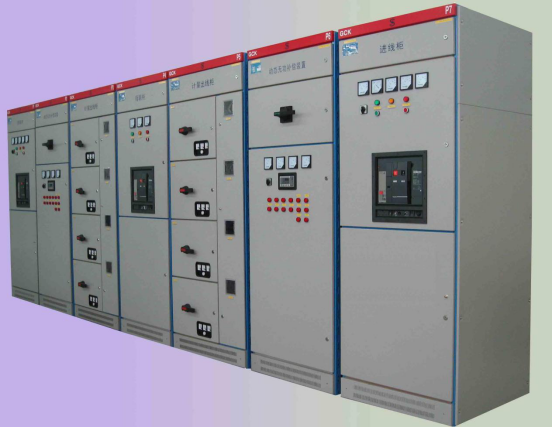

GCK型低压抽出式开关柜(图1)

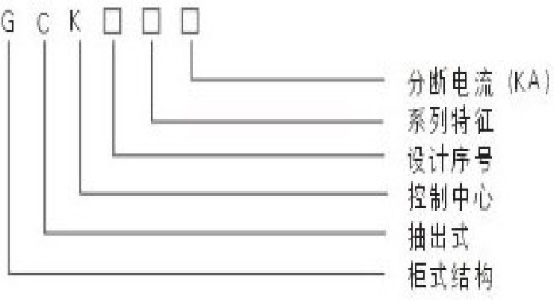

型号说明:GCK型低压抽出式开关柜(图2)
适用范围:
    GCK1、GCL1、GCJ1系列适用于交流50Hz,额定工作电压380V~660V的低压配电系统中,作为受电、馈电、母联、照明、电动机控制及功率补偿之用,它包含动力中心(PC)和电动机控制中心(MCC)之功能,满足工矿企业、高层宾馆、机场、医院等供配电及动力控制之用。
 使用条件:
    海拔高度不超过2000M。
    周围空气温度不高于+40摄氏度,并且24小时内其平均温度不高于+35摄氏度,周围空气温度不低于-5摄氏度。
    大气条件:空气清洁,相对湿度在温度为+40摄氏度时不超过50%,在温度较低时允许有较高的相对温度,例如+20摄氏度时为90%。
没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈震荡的场所。
    与垂直面倾斜不超过5。
    控制中心适应于以下温度的运输和储存过程,-25摄氏度至+55摄氏度,在短时间内(不超过24小时)不超过+70摄氏度。
    如上述使用条件不能满足时,应由客户在订货时向我厂提出,协商解决。
主要技术参数:
    额定绝缘电压:660V
    额定工作电压:380V 660V
    辅助电路额定电压:AC、200V 380V DC、110V 220V
    使用频率:50~(60)Hz
    额定电流:水平母线<3150A,垂直母线630A 800A
    额定短时耐受电流:105KA/1s 中性母线30KA/1s
    额定峰值电路:105KA/0.1s,50KA/0.1s
    功能单元(抽屉)分断能力:50KA(有效值)
    外壳防护等级:IP30、IP40
    母线设置:三相四线制、三相五线制
    符合标准:IEC-439 BS5486 VDE0660 GB7251 NEMAIC2-322 JJB/T9661
    操作方式:就地、远方、自动
