本系列产品适用于10KV（6KV）交流50Hz变电站，是将高压开关设备、变压器、低压开关设备组成一体的配电装置。具有占地面积小、安装简安全可靠、维修方便的优点。能直接接入负荷，一次安装即能实现送电目的。多台组合可构成不同供电方式，因此广泛应用于居民小区、高层建筑、旅游景点、高速公路、工矿企业、油田码头、乡镇农网及其他场所。

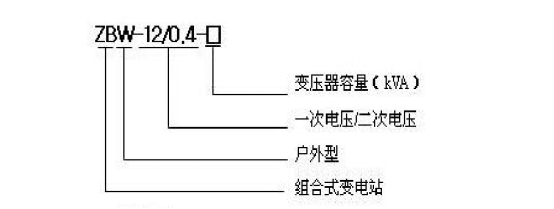

型号说明:
使用条件:
海拔高度不超过1000m（>1000m时订货时须注明）
环境温度：40℃～-25℃（最高日平均温度<35℃）
相对湿度：日平均值不超过95％，月平均值不超过90%
户外风速不超过35m/s
地面倾斜度不大于3o
安装地点无爆炸危险、火灾、化学腐蚀及剧烈振动
产品特点:

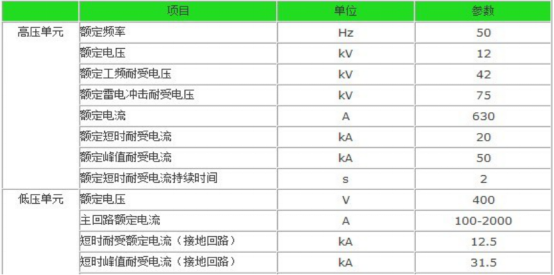

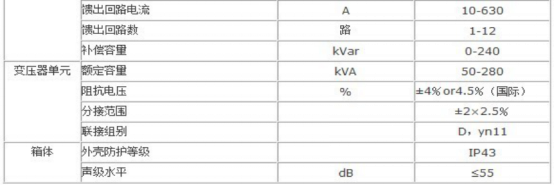

箱体结构多样化，由优质槽钢、角钢和钢板构成，加之先进的隔热原理和风道设计并实施标准化加工模式，不仅抗阳光辐射能力高，还解决了非动力排风箱变的通风散热和风尘之间的矛盾，避免了有害凝露现象，给内部电气元件提供了安全可靠的外部保护，防护等级IP43箱顶采用双层结构，具有隔热、保湿、防凝露等功能，同时箱顶可方便起吊，变压器和高低压设备方便的自上而下就位。箱体布局可根据用户方便自由设计，可设计有操作走廊，并有沉箱和不沉箱两种模式，可兼容高低压多种方案，具有占地面积小、适合多场所安装、检修方便等多方面优点。 高压单元可采用进口共箱式环网柜、国产SF6单元式环网柜和其它户内金属铠装柜，结构紧凑，不受气候影响，绝缘性能良好，维护工作量小，安全可靠。 变压器单元根据用户需要可采用S9或S11型油浸式变压器，亦可采用SCB系列干式箔绕式变压器或或SGB系列干式变压器。 低压单元方案多样化，低压开关可根据用户需要选择进口或国产断路器，并可按照用户要求提供计量和无功补偿装置，兼容多种低压方案，真正做到人性化设计、个性化设计。低压布局采用标准系列柜或普通模块化布置，排布简便，安装检修方便。技术参数:
